Fusibles et Relais sur la porsche 944, 944 S et 944 Turbo (1985 1/2 - 1989)

Porsche 944, modèle de base, S et Turbo 1985 1/2 à 1989

Pour éviter de détériorer des câbles ou des équipements électriques suite à des courts-circuits ou des surcharges, les divers circuits électriques sont protégés par des fusibles.

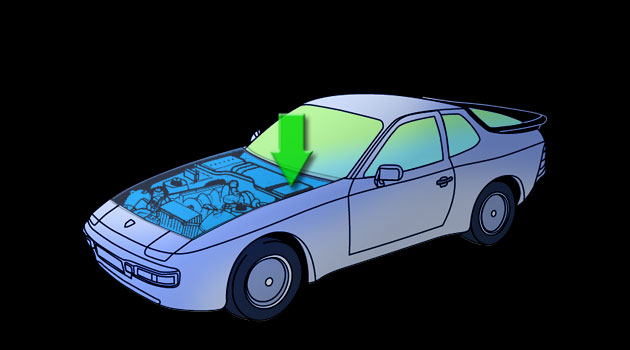

Le boitier à fusibles est formé par un couvercle noir et se trouve à gauche dans le compartiment moteur.
Vous trouverez un schéma électrique des fusibles et relais sur la face intérieure du couvercle.

Remplacement d'un fusible

Mettre hors circuit l'équipement concerné.
Dégrafer les fixations et enlever le couvercle du boitier à fusibles.
On reconnait un fusible grille à sa bande métallique fondue.
Pour vérifier si le fusible est en ordre, le retirer de son socle à l'aide de la pince plastique jointe et prévue à cet effet.
Mettre en place le fusible dans le socle d'essai au-dessus du relais (G3).
Si la lampe verte s'allume, le fusible est en ordre.
Si la lampe verte ne s'allume pas, le fusible est défectueux et doit être remplacé.
Le boitier électrique central comporte des relais enfichables assurant les diverses fonctions de commutation des circuits électriques.
La vérification et le remplacement d'un relais défectueux doit être exécuté de préférence par un atelier agréé.

Remarque : Si un fusible grille à nouveau après son remplacement, un atelier agrée spécialisé doit immédiatement vérifier l'installation électrique et remettre en état le circuit concerné.

Ne "réparer" en aucun cas des fusibles grillés à I'aide de feuilles d'aluminium ou de fils, car cela risque de provoquer de graves dégâts dans d'autres endroits de l'installation électrique.
Le couvercle comporte des logements pour des fusibles de rechange.
Si vous avez besoin d'un schéma électrique de votre véhicule, votre concessionnaire PORSCHE vous assistera certainement.
Néanmoins, pour éviter des déteriorations de l'installation électrique, nous vous conseillons instamment de faire monter d'éventuels accessoires électriques uniquement par votre garagiste PORSCHE agréé.
